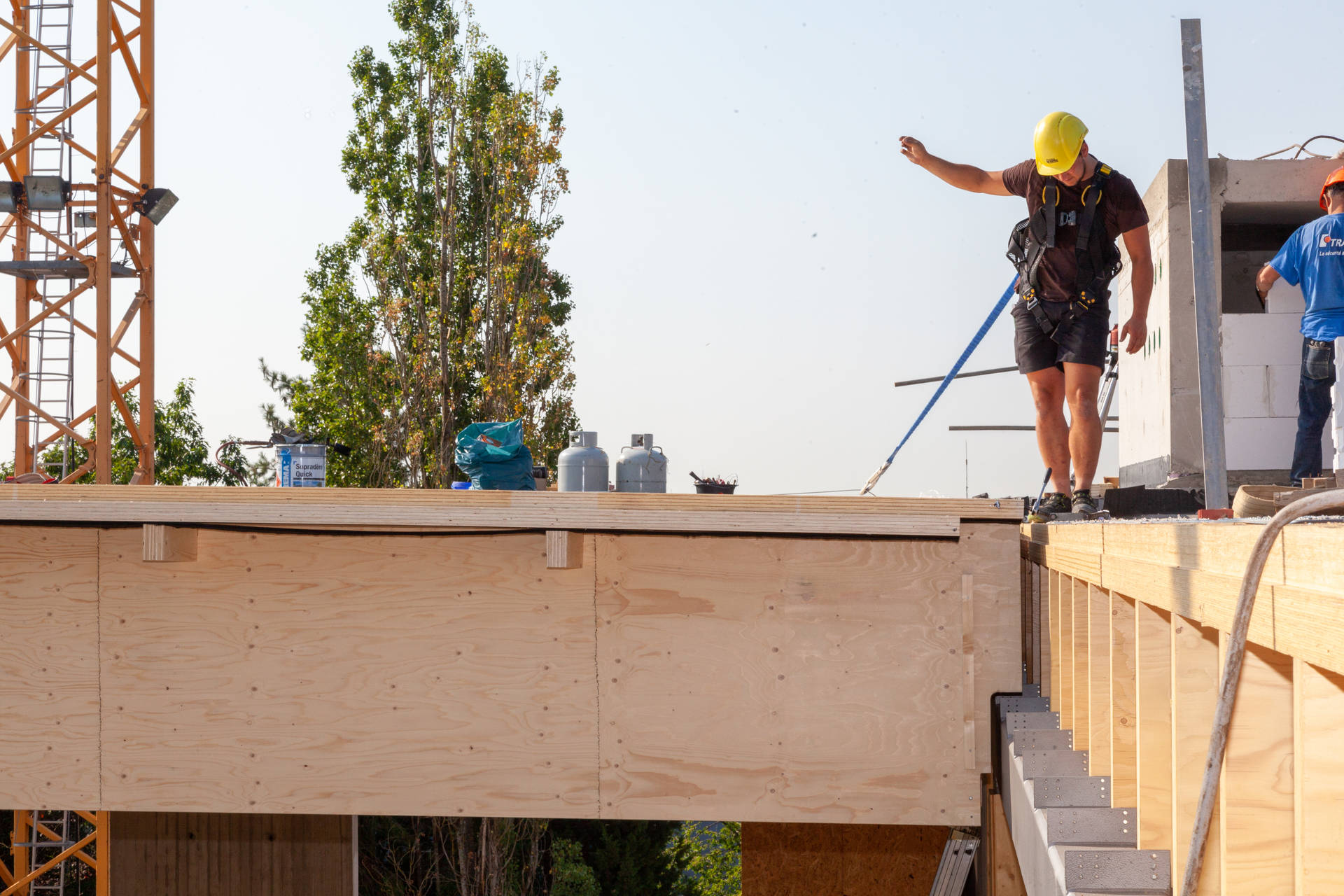

Svært lange treelementer! (Foto: Metsä Wood / Holzbau Amann)

Slankt og langt tak med treelementer

Taket på svømmehallen i Luxenburg ble bygd av svært lange treelementer på opptil 23,75 meter, som gjorde det mulig med lange spenn og et attraktivt takdesign.

Det tyske arkitektkontoret Auer Weber har designet takkonstruksjonen til det nye innendørs svømmebassenget i Sports Centre Cents i Luxembourg. Konstruksjonen var mulig takket være raske, lette og miljøvennlige Kerto LVL-produkter (laminert finertre) produsert av Metsä Wood.

Imponerende dimensjoner

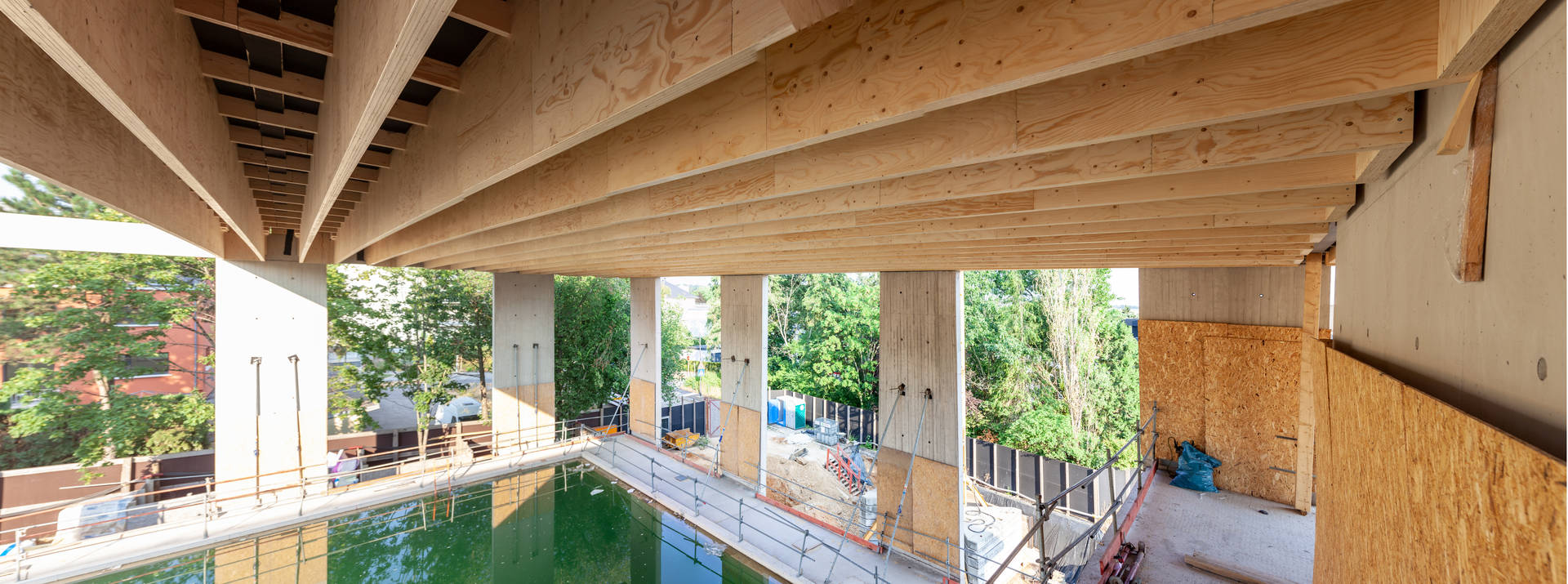

Den svevende trehimlingen ble konstruert med smale ribber og en høyere netthøyde enn vanlig.

(Foto: Metsä Wood / Holzbau Amann)

Konstruksjondesign og beregninger ble utført av Knippers Helbigs ingeniører, og implementeringen ble gjort av trekonstruksjonsselskapet Holzbau Amann.

(Foto: Metsä Wood / Holzbau Amann)

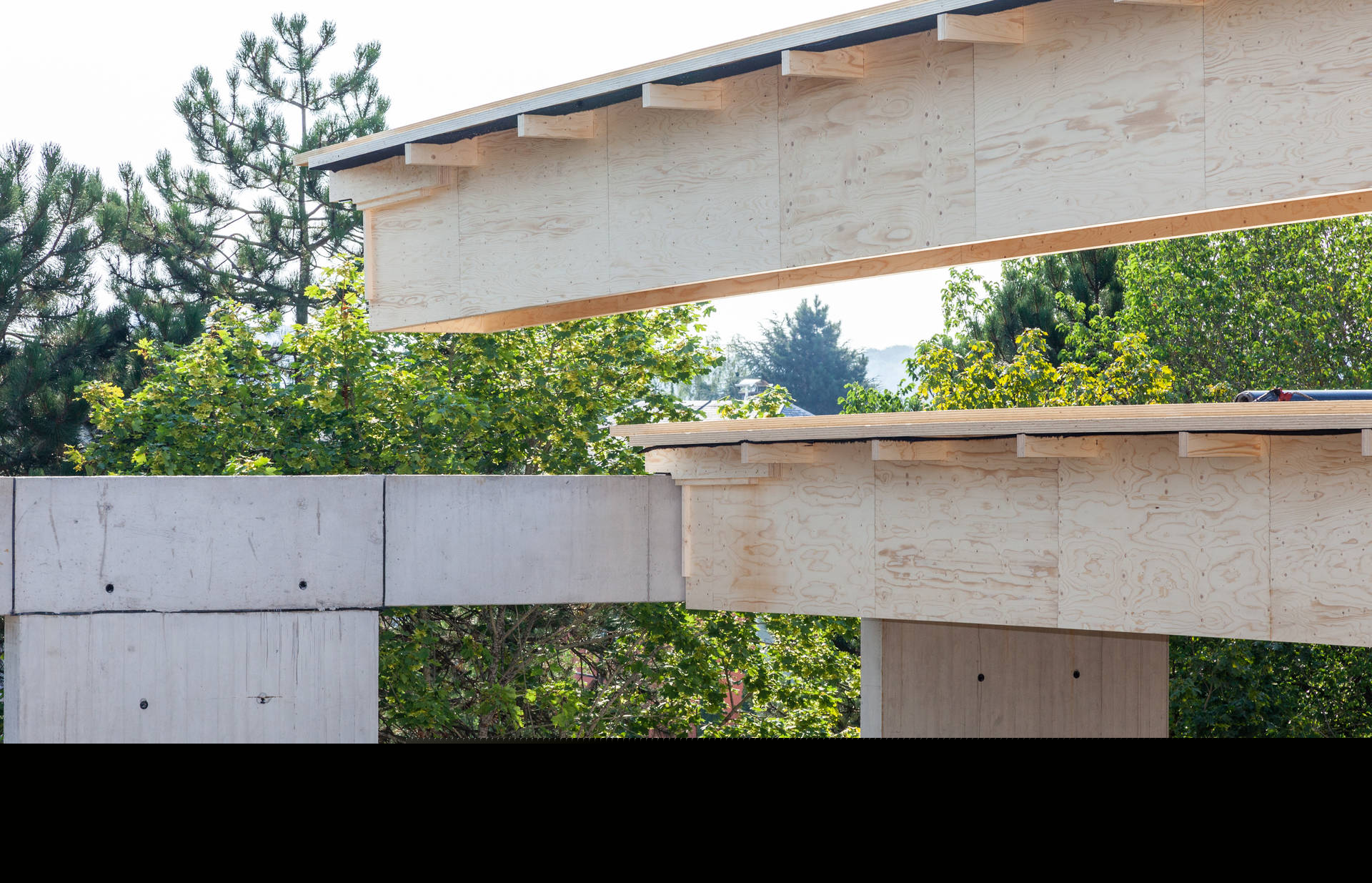

Takets dimensjoner er imponerende. Arkitekturen hadde som mål å skape et ribbetak av tre med dype kassetter med lange spenn for å skape et stort rom. Den dimensjonale stabiliteten til Kerto LVL-nettet var en stor fordel her.

(Foto: Metsä Wood / Holzbau Amann)

Strukturen ble produsert ved bruk av Kerto LVL-nett med en høyde på 1100 millimeter og en tykkelse på kun 75 millimeter.

Fant spesialløsninger

– Vi gikk ut over standardene for forholdet mellom tykkelse og høyde på bjelkene, så vi måtte finne spesialløsninger som både oppfylte kravene fra Knippers Helbig og samsvarte med strukturanalysene og godkjenningene fra Luxembourg, forklarer Hendrik Pfeffinger, som er prosjektleder hos Holzbau Amman.

(Foto: Metsä Wood / Holzbau Amann)

– For implementeringen av disse smale dimensjonene var Q-panelene nær sagt forutbestemt for denne oppgaven på grunn av deres store bæreevne, legger han til.

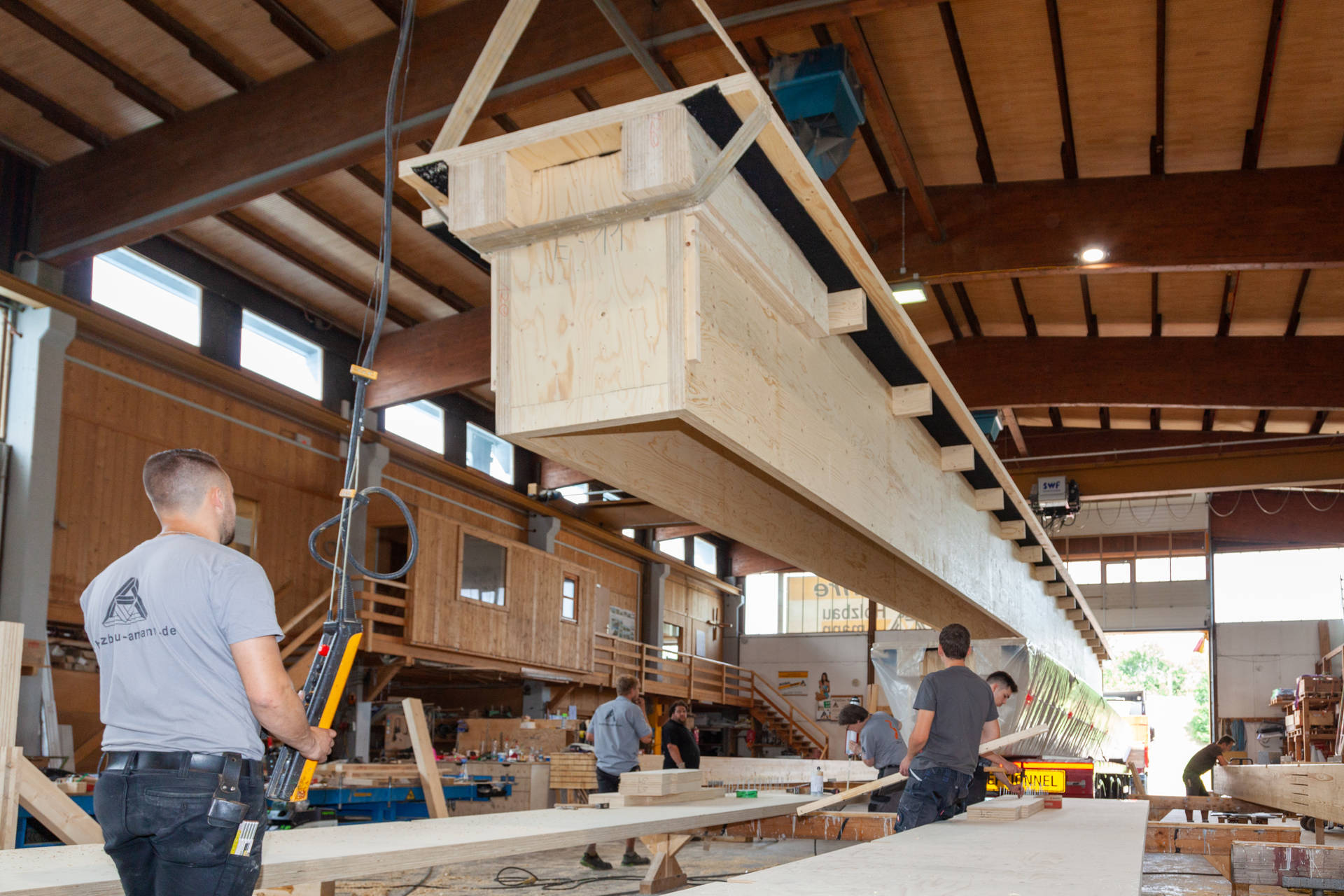

Takets treelementer ble prefabrikkert ved Holzbau Ammanns fabrikk og levert på ekstra lange transportbiler til byggeplassen.

(Foto: Metsä Wood / Holzbau Amann)

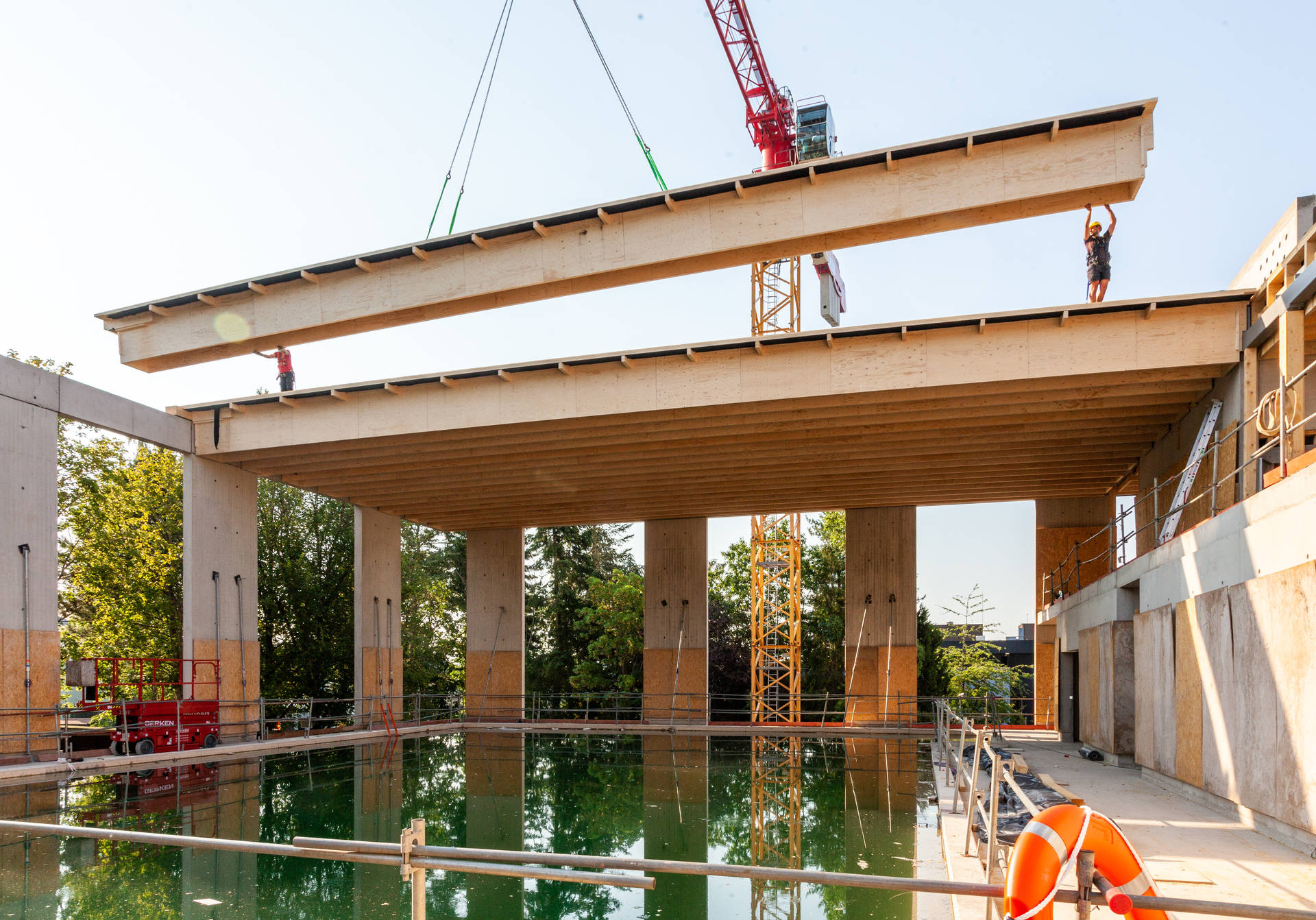

Selv om elementene er nesten 24 meter lange, gikk monteringen raskt, og det var kun nødvendig med to snekkere på stedet.

(Foto: Metsä Wood / Holzbau Amann)

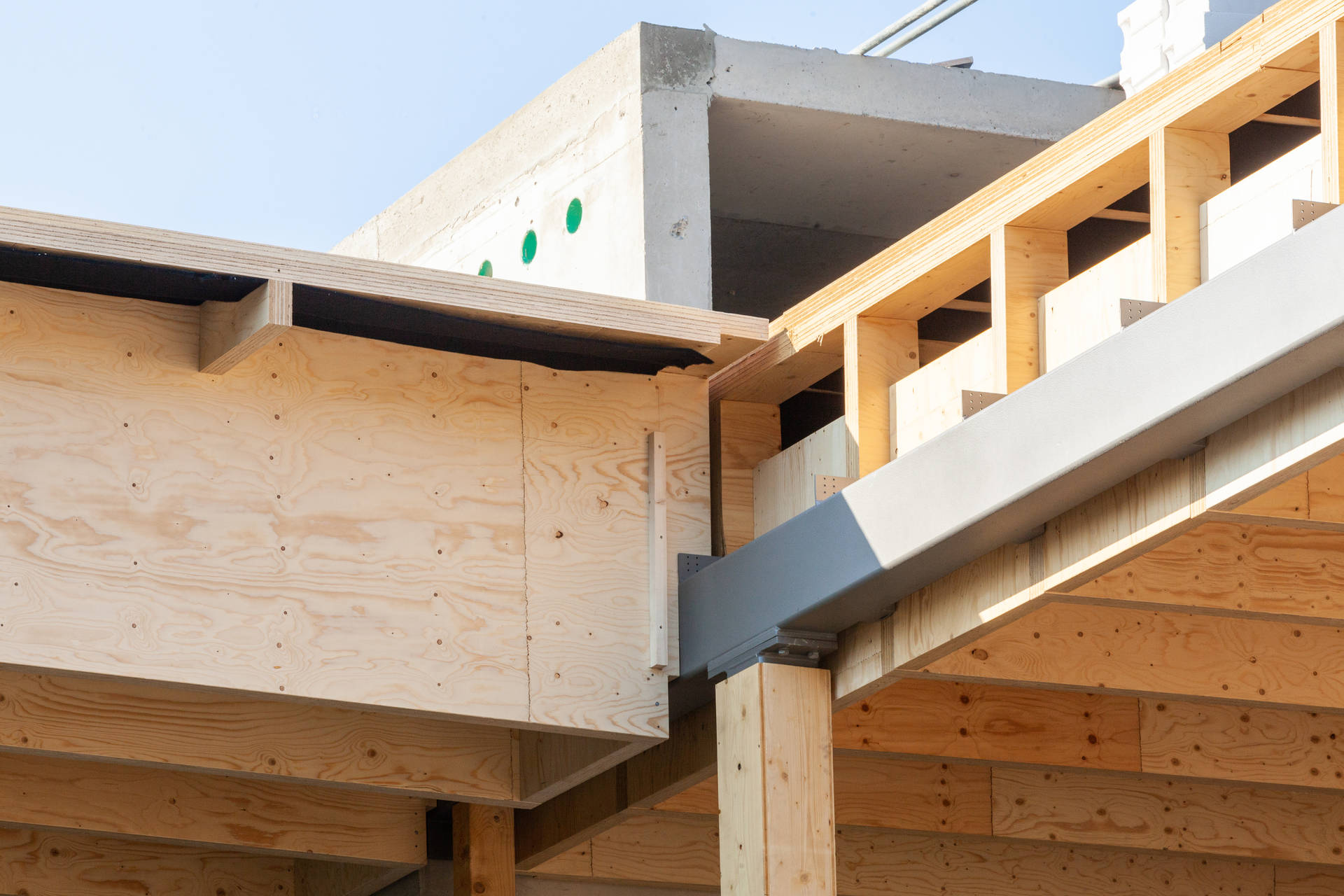

Endene ble avsluttet med endepaneler for å fullføre takdesignet.

(Foto: Metsä Wood / Holzbau Amann)

Du kan lese mer om treelementene og konstruksjonen her – på engelsk.

(Foto: Metsä Wood / Holzbau Amann)
