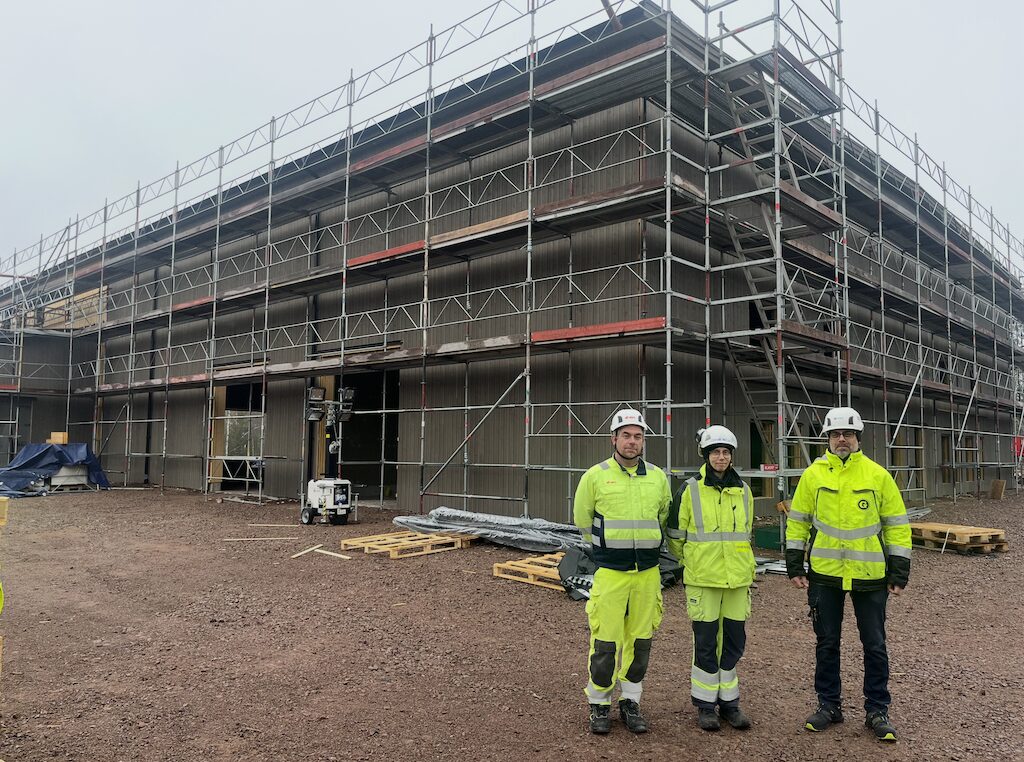

I Karlshammar i Sverige er byggingen i gang av en ny transformatorstasjon der massivtre utgjør hoveddelen av bærekonstruksjonen. Anlegget utvikles av Omexom i samarbeid med E.ON og skal erstatte en eksisterende stasjon fra 1960-tallet. Prosjektet kombinerer materialinnovasjon med etablerte elektrotekniske løsninger og legger vekt på reduksjon av klimagassutslipp gjennom hele byggeprosessen.
Transformatorstasjoner er tradisjonelt oppført i betong, stål eller mur, med strenge krav til brannmotstand, robusthet og teknisk levetid. Bruk av tre som hovedkonstruksjon i denne typen høyspentanlegg er derfor uvanlig. Prosjektet i Karlshammar er blant de første i Norden der tre brukes som bærende system i denne typen bygg.
Massivtre i bærende konstruksjon

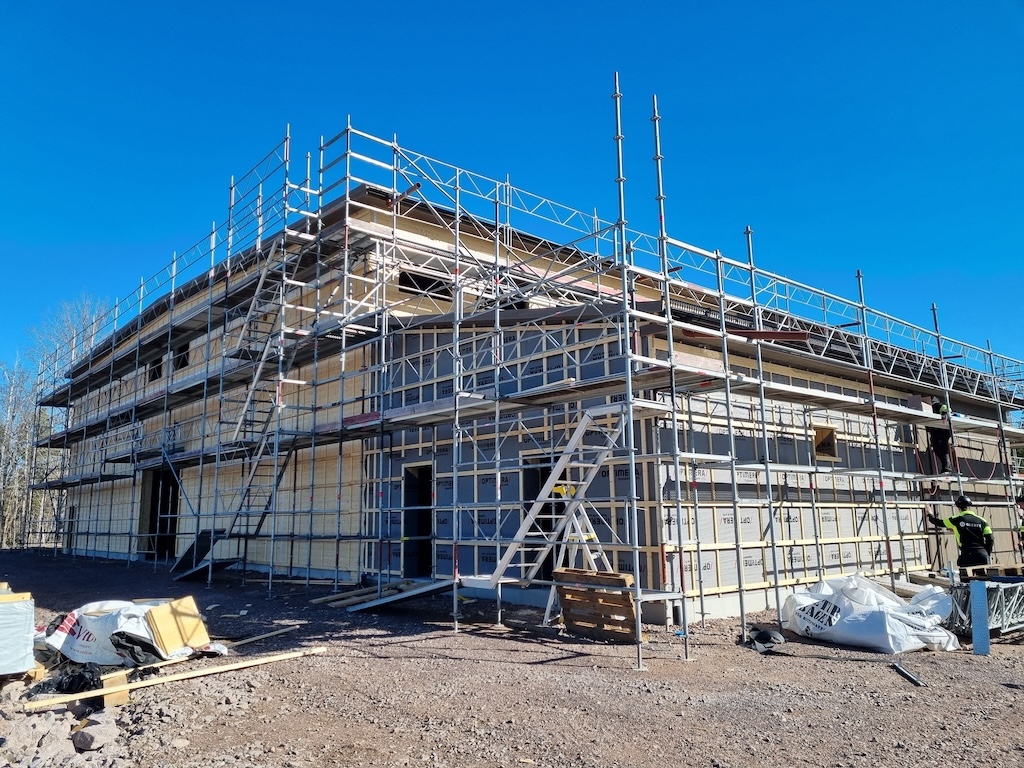

Transformatorstasjonen oppføres med massivtre som primært konstruksjonsmateriale, kombinert med klimaforbedret betong i fundamenter og lavutslippsstål der det er nødvendig. Bygget får et fotavtrykk på om lag 30 x 40 meter og en høyde på rundt ni meter, og utformes som en lukket struktur med beskyttelse mot vær og fukt. Trekonstruksjonen gir redusert materialrelatert CO₂-avtrykk sammenlignet med konvensjonell betongbasert utførelse.
– Dette prosjektet viser at bærekraftige løsninger kan kombineres med høy driftssikkerhet og lang levetid, sier Jan Hintze, prosjektleder i Omexom.
45 000 trespiker i fasaden

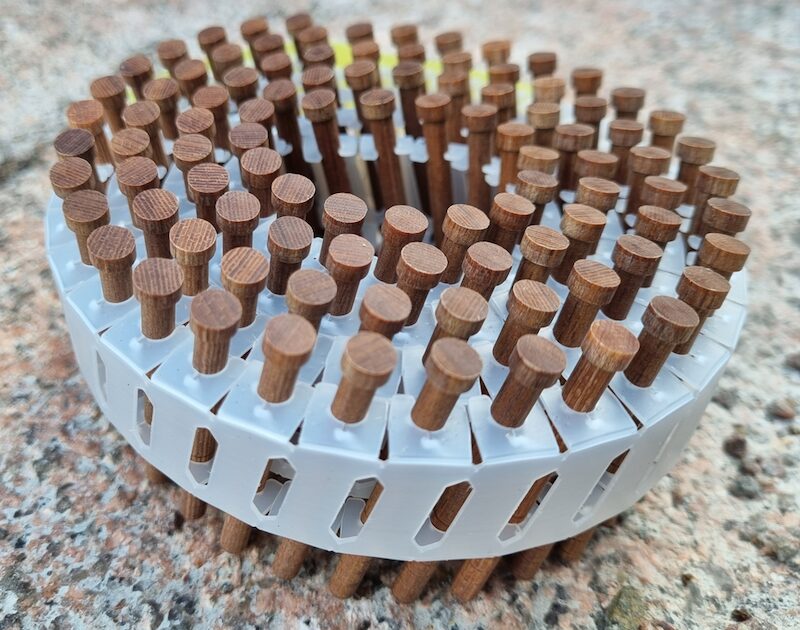

I ytterkonstruksjonen benyttes rundt 45 000 spiker produsert i bøk. Trespiker erstatter tradisjonelle stålspiker og monteres ved hjelp av trykkluftbaserte festesystemer som gir høy innslagskraft og friksjonslåsing i treverket.
Løsningen reduserer både klimagassutslipp og materialforbruk knyttet til metallkomponenter, samtidig som den gir homogent materialgrensesnitt i trekonstruksjonen.
– Ved å erstatte stål med tre i slike komponenter reduserer vi både utslipp og materialbruk, opplyser prosjektorganisasjonen.
Gjenbruk av komponenter og materialer
Prosjektet inkluderer gjenbruk av sentrale bygnings- og elektrotekniske komponenter fra eksisterende anlegg. Dette omfatter stålstrukturer, samleskinner og deler av høyspentutrustningen. Transformatorene benytter resirkulert olje, og stedlige masser inngår i fundamentering og terrengtilpasning. I anleggsfasen benyttes maskiner drevet med HVO for å redusere utslipp fra byggeaktiviteten.
– Den tekniske kjernen er kjent, men trekonstruksjonen og gjenbruken gjør prosjektet unikt, sier Niklas Olsson, teknisk ansvarlig i Omexom.
Anlegget bygges som et 50 kV koblingsanlegg med to innkommende linjer og transformatorer for nedtransformering til 10 kV distribusjonsnivå. Integrert varmegjenvinning fra transformatorene benyttes til oppvarming av bygget. Den elektrotekniske løsningen følger etablerte prinsipper, mens bygningsteknikk og materialvalg representerer en ny tilnærming i denne typen infrastruktur.
Anlegget og prosjektet Hållbara Stationen er planlagt ferdigstilt i 2026 og inngår i utviklingen av mer klimareduserte løsninger for strømnett og energiforsyning.
